垃圾焚燒鍋爐發電廠簡介

我公司是A級鍋爐制造、設計，A級壓力容器制造、設計單位，省認定的企業技術中心。垃圾焚燒鍋爐發電項目，公司取得了發明zhuanli，攻克了消除二噁英世界難題。公司可以提供日燒垃圾100噸-1100噸鍋爐及發電配套設備。                   公司1993年開始對垃圾焚燒發電廠和垃圾焚燒處理進     行研究、試驗，并通過10多年在垃圾焚燒鍋爐生產運營中  掌握了大量經驗和數據。通過對鍋爐爐膛改造、研究、運行，在消滅二噁英問題上得到了技術上重大突破并獲得成功，取得了國家發明zhuanli和多項國家zhuanli。

生活垃圾焚燒廠煙氣中的二噁英是近幾年來世界各國所普遍關心的問題，自1999年比利時發生動物飼料二噁英污染事件后，二噁英更是倍受世人所關注，一時成為全球范圍的熱點。經過這一事件，二噁英在我國也是家喻戶曉，聞毒色變?？梢赃@樣說，在今天研究生活垃圾焚燒廠煙氣中二噁英的產生機理和控制措施，比以往任何時候都顯得必要和重要。要建設生活垃圾焚燒廠，我們就不能也無法回避二噁英的特性。

二噁英在標準狀態下呈固態，熔點約為303～305℃。二噁英極難解溶于水，在常溫情況下其溶解度在水中僅為7.2×10-6mg/L。而同樣在常溫情況下，其在二氯苯中的溶解度高達1400mg/L，這說明二噁英很容易溶解于脂肪，所以它容易在生物體內積累，并難以被排出。二噁英在705℃以下時是相當穩定的，高于此溫度即開始分解。另外，二噁英的蒸汽壓很低，在標準狀態下低于1.33×10-8Pa，這么低的蒸汽壓說明二噁英在一般環境溫度下不易從表面揮發。這一特性加上熱穩定性和在水中的低溶解度，是決定二噁英在環境中去向的重要特性。

一、二噁英的毒性

 二噁英是目前發現的無意識合成的副產品中毒性較強的化合物，它的毒性相當于氰化鉀（KCN）的1000倍以上。同時它是一種對人體非常有害的物質，即使在很微量的情況下，長期攝取時便可引起癌癥等頑癥，國際癌癥研究中心已將它列為人類一級致癌物。此外二噁英對人體還會引起皮膚、痤瘡、頭痛、失聰、憂郁、失眠、新生兒畸形等癥，并可能具有長期效應，如導致染色體損傷、心力衰竭、內分泌失調等。

二、二噁英毒性的控制

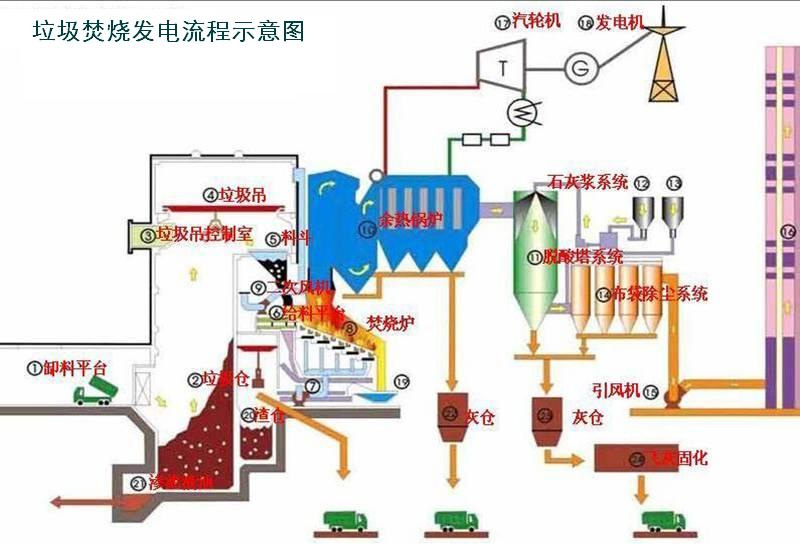

發酵后的垃圾經進料斗進入高達850~1100℃的焚燒爐內，焚燒煙氣停留2s-1s 以上，高溫有效控制二噁英的生成。垃圾在鍋爐內燃燒產生熱能，用于汽輪發電機進行發電。垃圾燃燒過程所需的助燃空氣取自于垃圾池內產生的臭氣，使垃圾池維持負壓，確保池內臭氣不會外溢。焚燒后產生的爐渣用作建筑材料，垃圾焚燒后所產生的煙氣經煙氣處理系統凈化后，有效的去除煙氣中酸性污染物，顆粒物，氮氧化物，重金屬及二噁英等污染物，達到國標或歐盟2000標準后的潔凈氣體排至大氣。在煙氣處理過程中產生的飛灰，經固化穩定后運至填埋場進行無害化填埋。

生活垃圾中本身含有微量的二噁英，由于二噁英具有熱穩定性，盡管大部分在高溫燃燒時得以分解，但仍會有一部分在燃燒以后排放出來；當因燃燒不充分而在煙氣中產生過多的未燃燼物質，并遇適量的觸媒物質（主要為重金屬，特別是銅等）及300～500℃的溫度環境，那么在高溫燃燒中已經分解的二噁英將會重新生成。

由于我國生活垃圾中含氯化合物和重金屬含量相對較少，只要生活垃圾在焚燒爐中能達到完全燃燒，確保煙氣在較高的燃燒溫度下有較長的停留時間，并在煙氣的排放過程中盡量避開300～500℃溫度域，加上其它噴射活性碳、設置袋式除塵器等輔助措施配合，生活垃圾焚燒廠中二噁英的排放濃度是可以有效控制的，一般不會超過環保標準。目前我們國家在運行的生活垃圾焚燒鍋爐，二噁英排放標準都不達標，原因主要是生活垃圾焚燒鍋爐爐膛溫度要求850-1100溫度停留2s。因國內所有垃圾焚燒鍋爐在焚燒二噁英問題上都是采用，在爐內模式壁循環流程解決850度停留2s的時間。由于爐膛溫度無法控制，進入鍋爐模式壁在流速過程再吸收大量熱量溫度，確保不了850度停留2s徹底消滅不了二噁英的產生。大量產生的二噁英毒氣排放在空氣中給人民身體健康造成很大隱患。

三、徹底消滅二噁英毒性技術原理

我公司和西安交大共同研究設計，裝在鍋爐絕熱爐膛內的方形旋風分離器技術獲得了國家發明zhuanli，控制爐膛溫度（溫度全自動控制）高溫煙氣在爐膛內（850°停留2s。1100°停留1s）停留2s-3s徹底消滅二噁英的產生和排放并且除去煙氣中百分之90的灰塵。鍋爐在運行中減少磨損延長了使用壽命。公司經過多年研究、設計、試制通過10多年的運行使用，設計的新型生活垃圾焚燒發電鍋爐，爐堂內加裝發明zhuanli“除塵和消除二惡英的核心技術——方形旋風分離器”運行穩定徹底消滅了二噁英的產生。

四、已用鍋爐改造的目的

目前我國所有在運行的垃圾焚燒發電鍋爐因技術問題二噁英的排放均達不到大氣污染排放標準，通過我公司特有技術進行爐膛改造，改造后的垃圾焚燒鍋爐在絕熱爐膛內徹底消滅了二噁英的產生和排放，解決了世界環保無法解決的難題，確保了人民生命和身體健康。

五、公司對外尋求合作

我們國家在垃圾焚燒發電項目推廣的過程中，中等以上城市在建和已建好的垃圾焚燒發電項目1000多個，還需要在增加700多個，改造現有的1000多臺垃圾焚燒發電爐，改造價值30多億。全國需解決生活垃圾焚燒處理有1000多個縣，需要日處理垃圾130噸的小型垃圾焚燒發電項目，用我們的消除二噁英技術合作共贏，1000多個縣需要新增垃圾焚燒發電項目造價1000多個億。我公司具備垃圾焚燒發電廠全套設備的生產、安裝、鍋爐爐膛改造技術能力。歡迎廣大客戶到我公司參觀洽談。

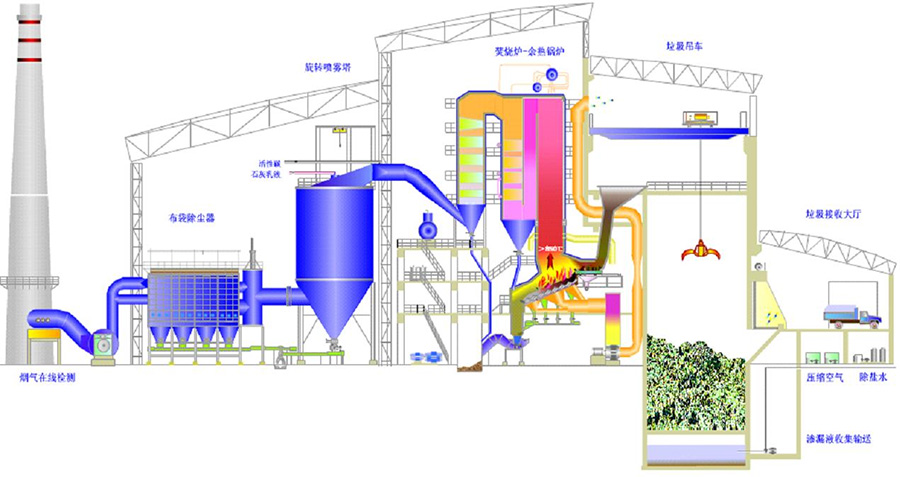

六、公司垃圾焚燒鍋爐圖

七、發明zhuanli技術原理模擬結果

模擬結果報告

0 引言

氣固分離裝置在能源動力、化工冶金、建材生產等很多工業領域具有廣泛的應用，其分離性能與阻力特性的優劣直接影響到原料的利用率和所排放出的粉塵污染的總量以及所消耗的能源，因此滿足節能和環保要求的高效低阻的分離器受到了很多研究人員的重視。

方形旋風分離器，在垃圾焚燒發電鍋爐上應用對增大煙氣停留時間，提高鍋爐效率起著重要的作用，同時又不能過于復雜，否則不利于設計加工和工程應用。本文利用fluent模擬軟件，通過gambit建模，對方形旋風分離器內部流暢進行模擬，了解分離器內部煙氣流場的大體狀況，希望通過改變旋風分離器的入口流速，得到入口流速與分離器內部煙氣顆粒停留時間的關系，以優化分離器的性能。

1 模型建立

1.1建立計算模型，劃分網格

根據物理模型，建立相同體積的計算模型進行計算，分離器是非對稱結構，選取分離器豎直放置方向為z軸，建立模型如圖1所示；

運用gambit內的Hex/Wedge程序對，采用結構性六面體網格對旋風分離器進行網格劃分，共劃分40萬，分離器網格如圖2所示，經檢查，網格質量良好。

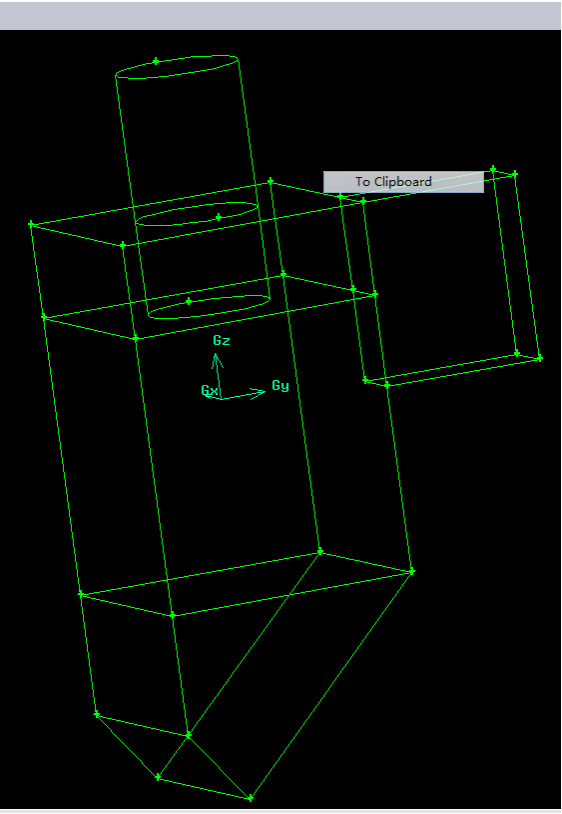

圖1 方形旋風分離器計算模型

圖2 方形旋風分離器網格劃分結果

     1.2計算選用方程及邊界條件

本次計算中，方形分離器內屬于稀相氣固兩相旋轉流動，氣相即連續相采用RNG k-? 雙方程湍流模型，對強旋流動計算精度較高，固相采用離散相模型。

進口邊界條件采用速度型進口邊界條件，進口速度取為相應試驗工況的進口風速，出口邊界條件采用自由出流出口邊界條件。壁面采用無滑移邊界條件，固體壁面采用壁面邊界（Wall），在處理顆粒相時，設定顆粒均一分布，進口處的運動速度與氣相主體保持一致。進口速度從15m/s到22m/s，逐次計算。

2 結果及分析

2.1 連續相流場分布及分析

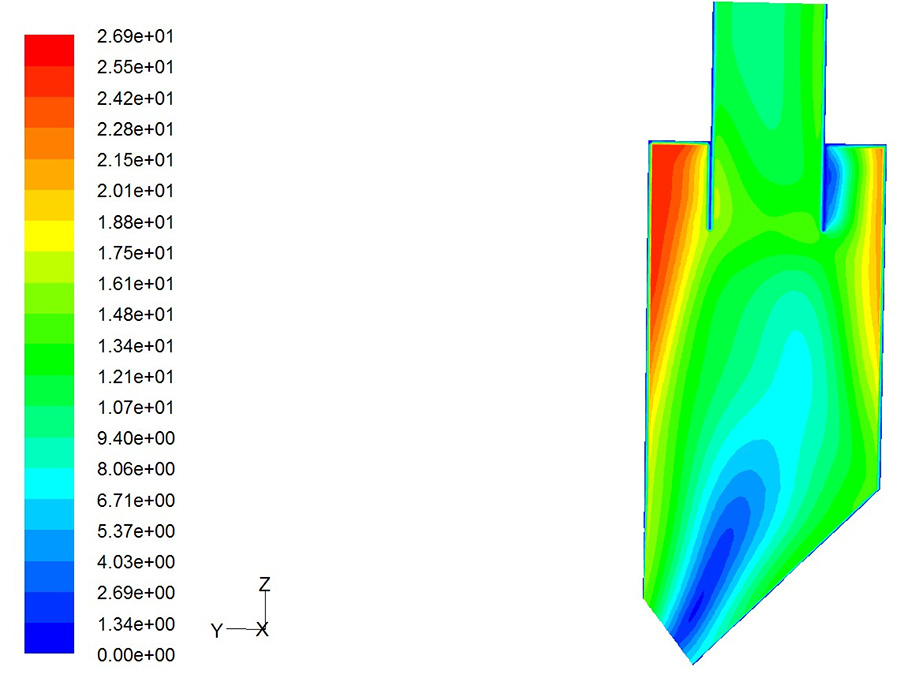

圖3 豎直對稱截面氣流速度分布云圖

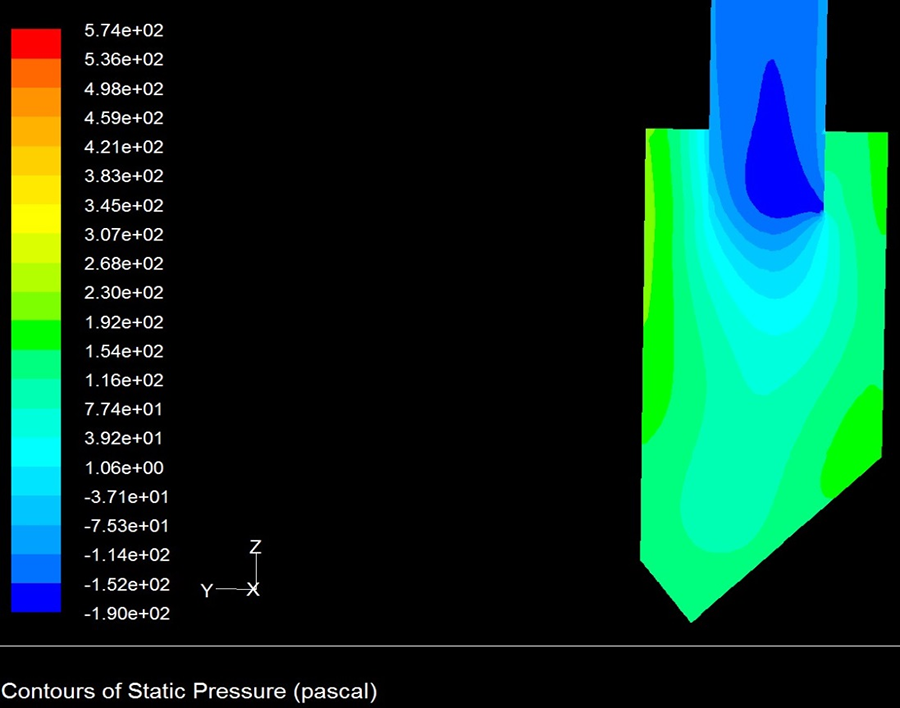

圖4 豎直對稱截面氣流靜壓分布云圖

圖3和圖4中可以看出方形分離器內部氣流速度分布不均勻，靜壓有一定的壓強梯度?？梢钥闯鲱w粒作螺旋向下運動過程中氣流速度越來越小，與伯努利方程結果相吻合。由于氣流射進分離器開始的流速較大，隨著螺旋向下運動，流通空間增大，導致氣流流速減小，靜壓增大。在分離器內部的排氣管和分離器壁面間的區域速度較大，為強旋湍流區，靠近分離器壁面和排氣管壁面的區域旋流強度較弱；排氣管下的分離器內出現了回流。

從縱截面的靜壓分布來看，分離器內大部分區域的靜壓為微正壓，出氣管中為正壓，分離器排氣管氣流入口處的靜壓較?。混o壓分布沿z軸方向有明顯變化。分離器下部的靜壓相對上部區域大，且邊壁與中心的靜壓差沿著z軸負方向變小，表明在分離器下部區域氣流速度減小，在灰斗出口附近出現滯留區，速度接近0；而上部區域有絕對值較大的負靜壓，表明這里氣流以較大的速度進入排氣管而流出分離器。

圖5 水平截面氣流速度分布云圖

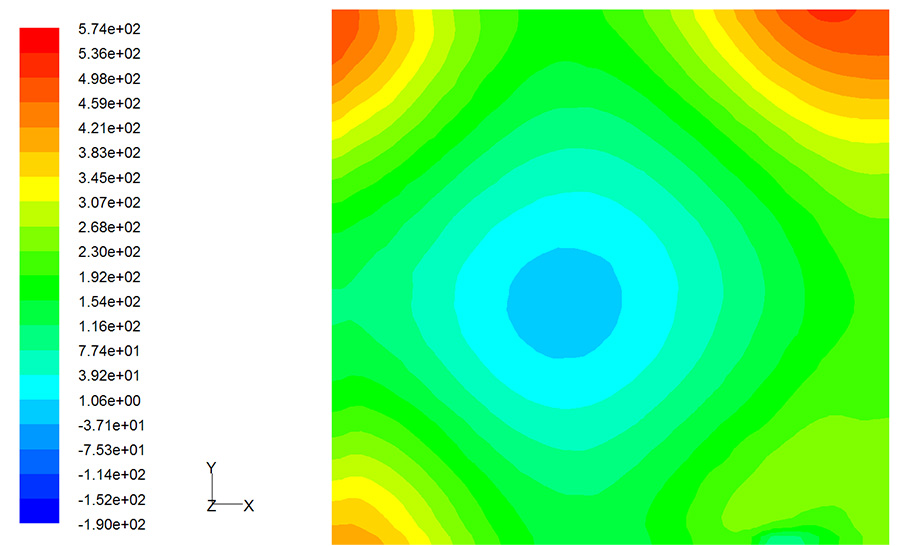

圖6 水平截面氣流靜壓分布云圖

圖5和圖6中水平截面云圖看出分離器內部的流場呈不對稱分布。由于氣流進入分離器后，一開始沿著圓柱形出氣筒作螺旋下降運動，方形截面在四個角區域流通空間大，氣流速度下降，因此在四角處靜壓較大；靜壓較大，速度較低；側壁附近靜壓較低，流速較高。中心靜壓較低，形成回流區。

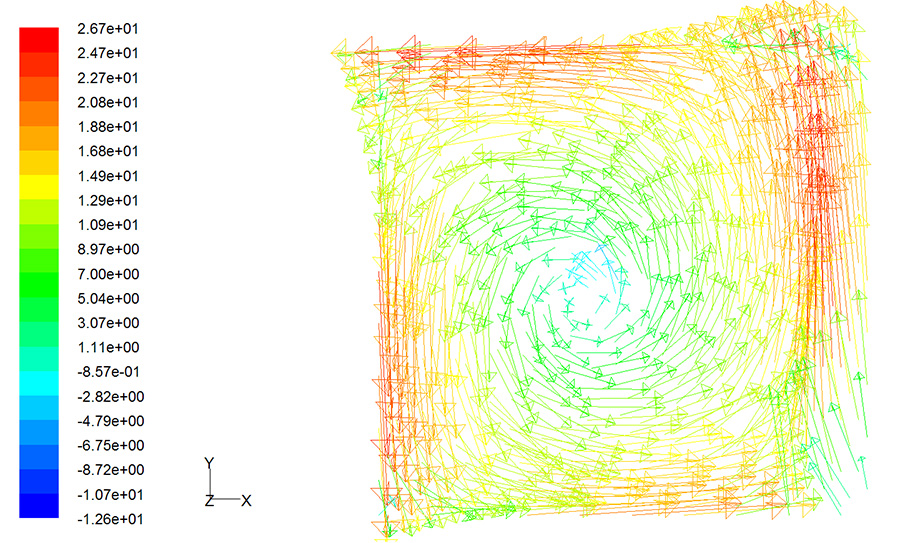

圖7 水平截面速度矢量圖

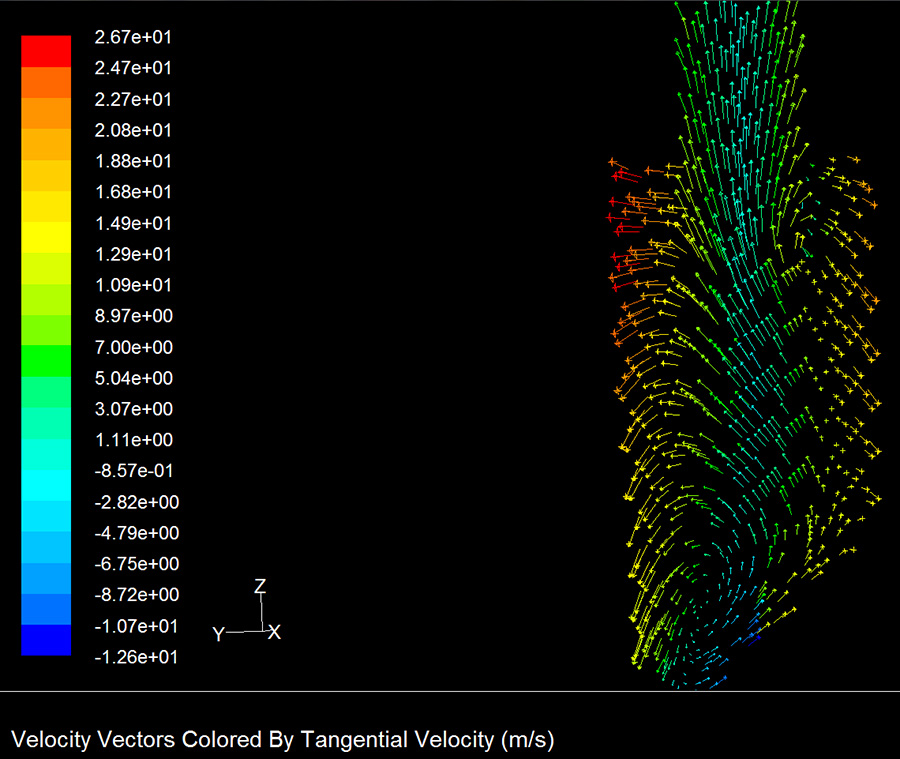

圖8 豎直對稱截面速度矢量圖

從圖5、圖6看出，從上向下邊壁區域的速度逐漸減小，在分離器下部灰斗出口區域，速度絕對值很小。在排氣管進口高度以上的分離器內部空間區域，靠近分離器壁面的區域的速度小，離開壁面后速度絕對值大。

從速度向量分布來看，在分離器的中心部分即對分離有利的排氣管進口高度以下的分離器內部空間區域，氣流開始向上流動直到進入排氣管，軸向速度較大切向速度相對較小，旋流較弱；在分離器筒體邊緣區域，切向速度大，軸向速度相對速度較小，表明了此處的強旋流特點。而壁面處垂直向下的速度也比較大，表明了壁面附近氣流和顆粒向下快速運動, 這里是一個旋轉向下、外強內弱的流場。外強內弱的旋流便于把顆粒推向靠近分離器壁面的區域、從而被壁面捕獲。被壁面捕獲的顆粒便于快速向下運輸。

2.2 離散相顆粒軌跡

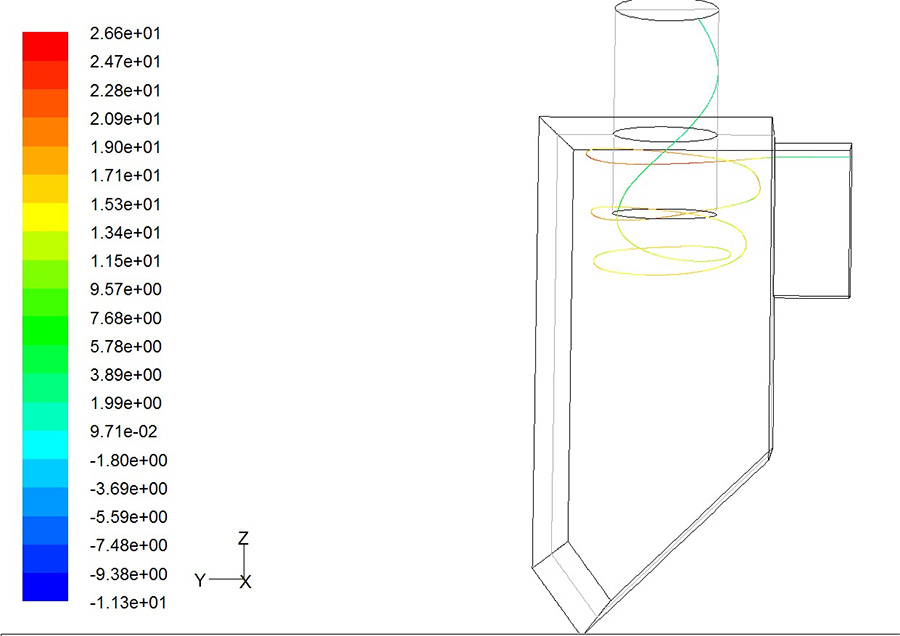

圖9 出氣口出去顆粒運動軌跡圖

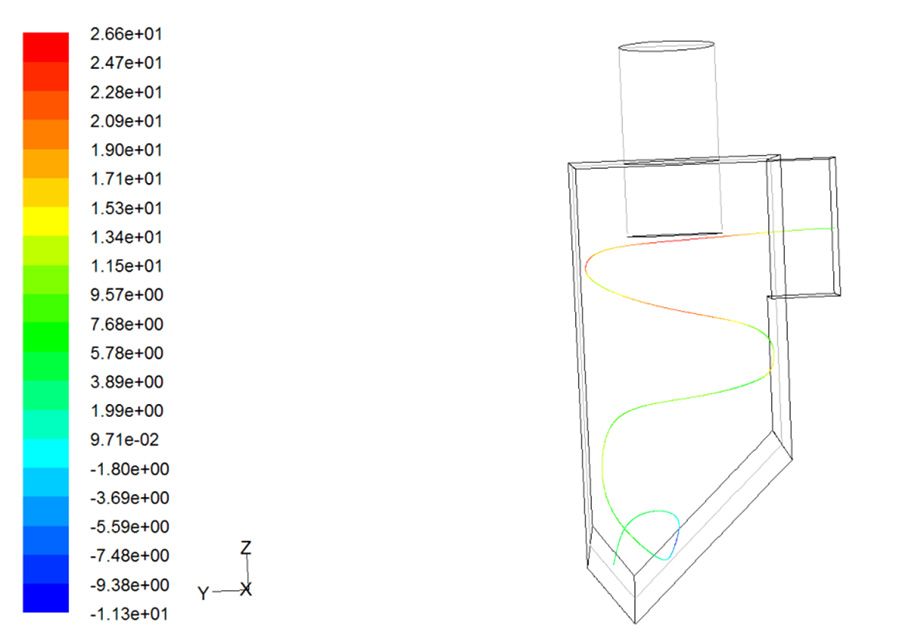

圖10 灰斗出去顆粒的軌跡圖

圖11 噴入顆粒軌跡分布圖

可以看出顆粒在分離器內部作螺旋下落或者螺旋上升運動。從出氣口出去的顆粒停留時間較長，從灰斗出去的顆粒停留時間較短。

2.3 顆粒在分離器內停留時間的計算

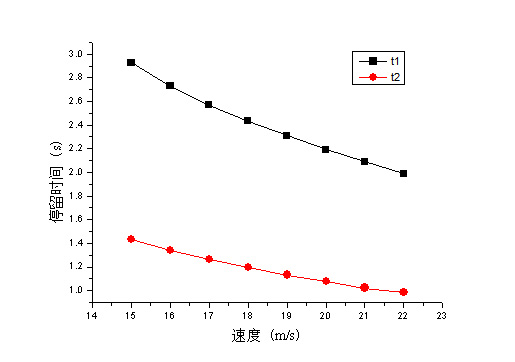

圖12 停留時間隨速度變化的分布圖

其中t1：從出氣口出去的顆粒在分離器內的平均停留時間

       t2：從灰斗出去顆粒的平均停留時間

由上圖可以看出，顆粒在旋風分離器內部的停留時間隨著入口速度的升高而逐漸降低。

由于徑向速度增大，氣量增大，顆粒所受離心力增大，易甩向桶壁被捕及下來；速度增大，下行路徑距離基本一定，因此灰斗出口顆粒平均時間減小。

徑向氣速增大，上行軸向氣速也加大，隨著速度升高，氣流到出口時間越來越短，而且氣相對顆粒相的卷吸夾帶作用增大，顆粒被氣流攜帶出分離器變得越來越容易，從出氣口出去的顆粒在分離器內部的停留時間變短。

3總結

通過對方形旋風分離器不同進口速度下的流程特性進行模擬計算，分析結果得出以下主要結論：

1.模擬結果表明在分離器內部的排氣管和分離器壁面間的區域為強旋湍流區，靠近分離器壁面和排氣管壁面的區域旋流強度較弱；

2.側壁流速較大，四角氣流速度??；

3.排氣管下的分離器內出現了回流，灰斗附近氣流速度很低；

4.顆粒在旋風分離器內部的停留時間隨著入口速度的升高而逐漸降低。

八、現有垃圾焚燒發電廠實景圖
